32bit: začínají E, R8D - R15D (zápis vyresetuje horní část Rxx!)
16bit: AX, BX … , R8W - R15W
8bit: AH (high), AL (low), BH, BL .. (jen ABCD, jsou rozděleny na high a low)
RSP - stack pointer
RIP - instruction pointer
Adresování, spojování JSI a C.
Adresování:
[Bázový + Indexový * měřítko + Konstanta]
Např: mov rax, qword [ rdi + rbx * 8 ]
Datové typy:
BYTE, WORD, DWORD, QWORD (8, 16, 32, 64 bit)
Spojování:
JSI: píšeme „global” před funkce a proměnné z jazyka C
Základní instrukce přesunu, bitové, logické, aritmetické.
Přesunu:
mov, movzx, movsx (rozšíří i se znaménkem)
CMOVcc - podmíněný přesun (cc je podmínka.. např CMOVZ )
mov KAM, CO (mov CÍL, ZDROJ)
nelze přesouvat z paměti do paměti (musí to jít přes registr)
Logické:
AND cíl, zdroj
TEST - stejně jako AND, ale neuloží výsledek
OR, XOR, NOT
Bitové:
SHL, SHR (bitový posun)
BOR, BOL (bitová rotace)
Aritmetické:
ADD, SUB, NEG, INC, DEC
CMP - stejně jako SUB, ale neuloží výsledek
MUL, IMUL, DIV, IDIV (I_ je pro znaménková čísla)
Skokové instrukce nepodmíněné a podmíněné. Volání funkcí s parametry, návratovými hodnotami
Skokové:
CALL - pro volání funkcí
JMP
Jcc:
pro testování bitů: JZ, JNE, JNZ..
pro porovnávání čísel:
Bezznaménkových:
A - above
B - below
Znaménkových:
L - less
G - greater
Návratová hodnota v RAX ( EAX, AX, AL)
Parametry jsou v pořadí v RDI, RSI, RDX, RCX, R8, R9
3. Komunikace s periferiemi
Z jakých částí se skládá sběrnice a co je účelem jednotlivých částí?
Sběrnice dělíme na Adresovou, Řícicí, Datovou
Adresová
Přenáší adresy
Zdrojem adresy je mikroprocesor
Počet bitů (vodičů) sběrnice odpovídá počtu bitů adresy
Řídicí
Některé signály jsou generovány mikroprocesorem, některé jinými bloky
Nejčastější řídicí signály:
RESET
má každý mikroprocesor
uvede mikroprocesor do výchozího stavu
Aktivování uživatelem, nebo přídavným obvodem
MEMORY READ (MR)
zabezpečuje časování čtení z paměti (nebo jiných bloků)
MEMORY WRITE (MW)
zabezpečuje časování zápisu do paměti (nebo jiných bloků)
INPUT / OUTPUT READ / WRITE
pro čtení nebo zápis do zařízení
READY
připravenost obvodu
Datová
Slouží pro přenos veškerých dat v počítači (vždy mezi dvěma)
Nejdůležitějšími parametry jsou šířka (počet bitů) a časování
Šířka ovlivňuje rychlost komunikace
Lze ušetřit vodiče pomocí multiplexování
V jednom okamžiku může být aktivní pouze jeden vysílač
Dělí se na:
Vnitřní sběrnice mikroprocesoru
Vnitřní sběrnice počítače
Vnější sběrnice počítačem
Co to je adresní dekodér a kdy je potřeba jej použít?
Když je paměťový prostor obsazen více jak jednou fyzickou pamětí nebo periferním zařízením
Rozhoduje, které zařízení je ke komunikaci určeno
Jeho výstupy jsou v podstatě Chip Select signály pro jednotlivé obvody
Může být stavěn jako:
úplné dekódování adresy
neúplné dekódování adresy
lineární přiřazení adresy
univerzálním přiřazením adresy
Řízení komunikace
2 případy zahájení komunikace
z iniciativy programu
z iniciativy periferie
počítač se může nacházet ve stavu, kdy nemůže s periferii komunikovat
lze řešit:
obvodově (bez vědomí počítače)
příznakovým bitem (Programové řízení)
přerušením: počítač se později vrátí tam, kde byl vyrušen (Systém Přerušení)
přímým přístupem (DMA)
Jaký je princip komunikace s periferiemi pomocí V/V bran?
Vstupně / Výstupní brána (Input/Output, I/O) je obvod, který zprostředkovává předávání dat mezi sběrnicí (počítače) a periferním zařízení (počítače)
Dělíme na
S pamětí
Bez paměti
Základem je záchytný registr se 3 stavovým vstupem
Nepodmíněný vstup a výstup dat:

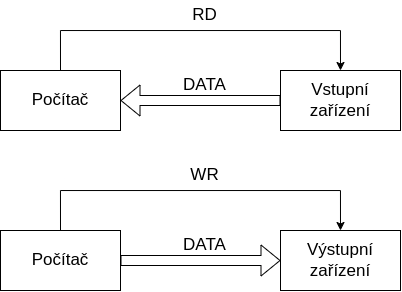

VV_nepodmineny
Při vstupu počítač vyšle signál RD, tím přikáže vstupnímu zařízení předat data do vstupní brány počítače
Při vstupu počítač vyšle signál WR a výstupní zařízení převezme data
Jednoduchý způsob, předpokládá, že je perif. zařízení pořád ready
K čemu slouží u komunikace V/V bran indikátor a jaké přináší výhody?
Zajišťuje, že informace budou správně podány (další otázka)
Popište, jak probíhá přenos dat pomocí V/V brány s indikátorem.
Podmíněný vstup a výstup dat

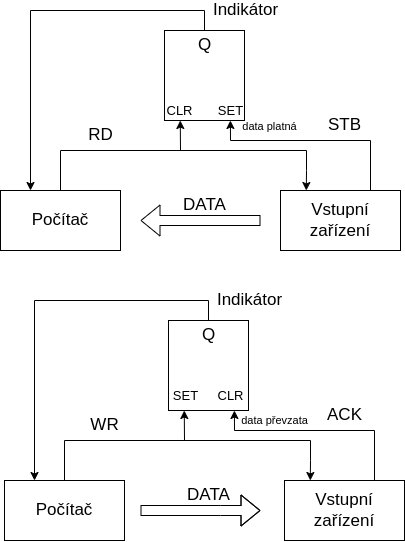

VV_podmineny
Jsou-li poskytována platná data ze vstupu, pak se za pomocí STB(strobe) impulsu nastaví Q na 1
Když je Q na 1, data jsou předány počítači pomocí impulsu RD a po přenosu je indikátor vynulován
V opačném případě se nastavuje Q na 0, když jsou data převzata, pomocí ACK signálu
S vyrovnávací pamětí:

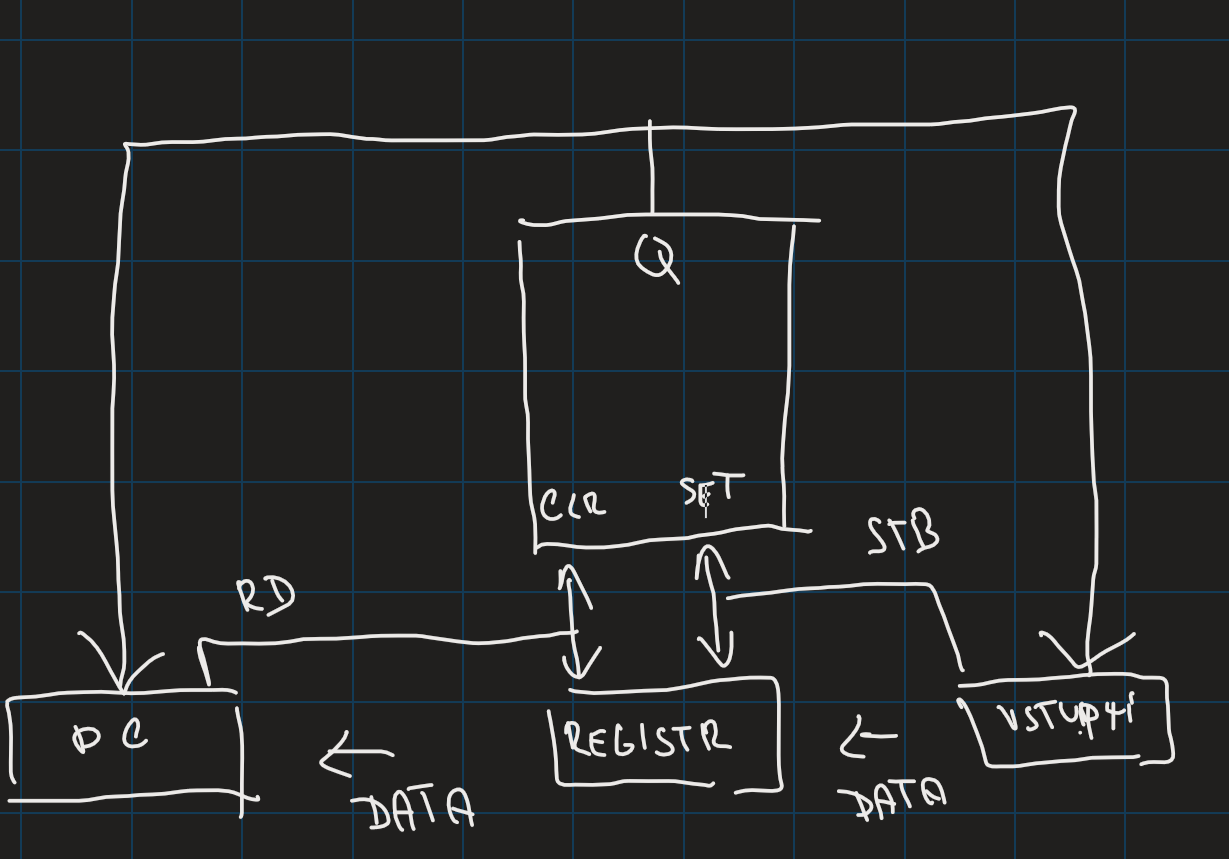

VV_vyrovnavaci
Jaký je rozdíl mezi programově řízenou komunikací s perifériemi a pomocí přerušení?
Programové:
Využívá instrukce pro vstup a výstup, ve spojení s instrukcemi pro testování logických proměnných a skoků
Prostě testuje stavové bity …
Přerušení:
Periferie aktivuje přerušovací signál => procesor přeruší program, přejde do obslužného režimu, poté pokračuje v provádění hl. programu tam, kde byl přerušen
TODO Obsluha???
Jaké výhody přináší řízení komunikace s využitím přerušení?
Procesor pořád nemusí zbytečně testovat stavové bity => neztrácí výkon
Z jakých částí se skládá řadič DMA?

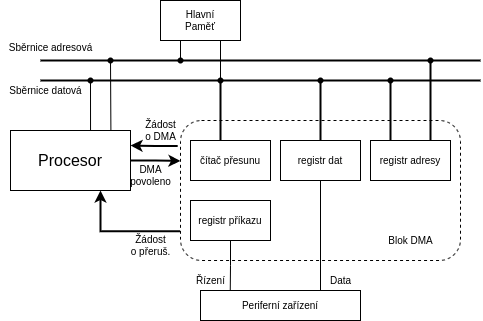

blok_DMA
Registr dat - Obsahuje slovo pro přesun
Registr adresy - Adresa hl. paměti kam bude slovo zapsáno, nebo odkud bude přečteno
Čítač přesunu - požadovaný počet slov, které mají být ještě přesunuty
Jak probíhá přenos dat s použitím DMA?
Naprogramování procesorem bloku DMA
blok DMA spustí periferní zařízení, a čeká než zařízení bude připraveno data příjmou nebo vyslat
Procesor dokončí strojový cyklus a pak reaguje na žádost o DMA, přímý přístup se provádí během činnosti procesoru.. blok DMA a procesor se střídají v používání paměti
Procesor vyšle vybrané jednotce ACK a uvolní sběrnici, jednotka pak pošle obsah registru adresy na adr. sběrnici a obsah registru dat na dat. sběrnici a čeká na provedení cyklu paměti… pak obsah registru adresy zvětší o jedničku a čítač přesunu zmenší o jedničku.. pokud není nulový, testuje zda bylo předáno nové slovo do registru dat… když ne, dočasně se ukončí přesun dat a přestane se vysílat žádost o DMA… řízení je předáno procesoru
Procesor dále pokračuje v provádění svého programu do doby, než obrží další žádost o DMA
Pokud je obsah čítače přesunu nulový, blok DMA ukončí celý přesun a uvolní sběrnici
Jaké má výhody řadič DMA proti přenosu dat s využitím CPU?
Všechno nemusí dělat procesor
I2C
TODO schéma
Inter-Integrated Circuit
Dvou-vodičová Sběrnice
SCL => Synchronous Clock
SDA => Synchronous Data
Rozděluje připojená zařízení na:
Řídicí - Master
Zahajuje a ukončuje komunikaci
Generuje hodinový signál (SCL)
Řízené - Slave
Adresované Masterem
Adresa zařízení:
Skládá se ze 7 bitů (horní 4 určuje výrobce, dolní 3 jdou nastavit libovolně)
Komunikace:
V klidovém stavu je SCL a SDA na 1
Start:
SCL = Sestupná hrana
SDA = Sestupná hrana
Konec:
SCL = Náběžná hrana
SDA = Náběžná hrana
Po startu následuje 7bit adresa cílového zařízení (Slave) a 1 bit Read nebo Write z pohledu mastera
0bAAAAAAAM (A je bit adresy a M je Read/Write)
Dále slave vygeneruje ACK
Když je ACK 0, vše je OK
Když je ACK 1, slave nereaguje
Na konci přenosu se posílá NACK
4. CISC A RISC
Kdy a proč se začaly procesory dělit na RISC a CISC?
V 70. letech, kvůli narůstající složitosti procesorů…
Jaké byly zásadní důvody, proč se začaly procesory RISC vyvíjet?
Výzkumy ukázaly, že programátoři a compilátory používají instrukce velmi nerovnoměrně (v 50 % případů se vyskytují pouze 3 instrukce)
Snahy o nalezení optimálního instrukčního souboru => vznik RISC
Jaké jsou základní konstrukční vlastnosti procesorů RISC?
Malý instrukční soubor
V každém strojovém cyklu by měla být dokončena jedna instrukce
Zřetězené zpracování instrukcí
Data jsou z hlavní paměti vybírána a ukládána výhradně pomocí LOAD a STORE instrukcí
Instrukce mají pevnou délku a jednotný formát
Je použit vyšší počet registrů
Složitost se přesouvá na optimalizující kompilátory
Jak přispěly jednotlivé charakteristické vlastnosti procesorů RISC ke zvýšení výpočetního výkonu?
Jednotná délka instrukcí => rychlejší výběr instrukcí z paměti => lepší plnění fronty instrukcí
Jednotný formát => zjednodušuje dekódování
Zřetězené zpracování instrukcí
Jaký je princip zřetězeného zpracování instrukcí v RISC procesorech?
Provedení instrukce musí vždy projít stejnými fázemi (ne nutně těmi, co jsou na obrázku)
Funguje jako „výrobní linka“
CISC:
T1
T2
T3
T4
T5
T6
T7
T8
T9
T10
T11
T12
VI
I1
I2
DE
I1
I2
VA
I1
I2
VO
I1
I2
PI
I1
I2
UV
I1
I2
RISC:
T1
T2
T3
T4
T5
T6
T7
T8
T9
T10
T11
T12
VI
I1
I2
I3
I4
I5
I6
I7
DE
I1
I2
I3
I4
I5
I6
I7
VA
I1
I2
I3
I4
I5
I6
I7
VO
I1
I2
I3
I4
I5
I6
I7
PI
I1
I2
I3
I4
I5
I6
I7
UV
I1
I2
I3
I4
I5
I6
I7
Legenda:
short name
full name
VI
Výběr Instrukce
DE
Dekodování
VA
Výpočet Adresy
VO
Výběr Operandu
PI
Provedení Instrukce
UV
Uložení Výsledku
Jakého zrychlení lze dosáhnout zřetězeným zpracováním instrukcí?
V ideáním světě, při délce zřetězení 6 instrukcí, udělá během 12 cyklů
CISC: 2 instrukce
RISC: 7 instrukcí
viz tabulky v minulé otázce
Co to jsou datové a strukturální hazardy v RISC procesorech? Co je způsobuje?
Jaké problémy přináší zřetězené zpracování instrukcí v procesorech RISC?
Datové a strukturální hazardy
Datové: Když instrukce potřebuje mít k dispozici data předchozí instrukce (a ta ještě nejsou k dispozici)
Strukturální: Problém omezených prostředků procesoru (a počítače jako celku)… např. jen jedna sběrnice
Problémy plněním fronty instrukcí
Podmíněné skoky
Nepodmíněné skoky na adresu, která se musí vypočítat
Co to je predikce skoků, proč se používá a jaké způsoby predikce se využívají?
Statická
Do instrukce se vkládají příslušné bity již při kompilaci (nebo programátorem při psaní programu)
Dynamická
Během běhu programu se zaznamenává, jestli se skok provedl, nebo ne
Může být:
Jednobitová
Dvoubitová
Jak funguje dvoubitová dynamická predikce skoků a proč se využívá?
Jako čtyřstavový automat

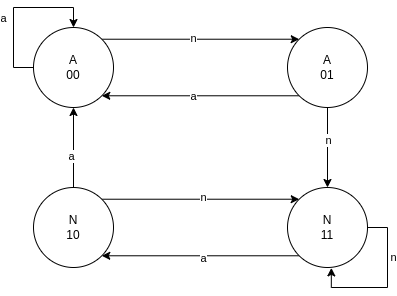

2bitpredikce
A predikuje provedení skoku, N říká, že se skok provádět nebude
a a n přechody označují, zda se skok naposledy prováděl
5. x86 Intel historie
8080
Není x86
8086
Prvním 16-bit
8088
Sběrnice zúžená na 8bit
Jinak stejné jak 8086
80186
Navržen pro embedded (vestavěná) zařízení
Má DMA
Vyráběn 25 let
80286
Lze přepnout do Protected modu (4 úrovně oprávnění)
Real mode (pro zpětnou kompatibilitu, RM programy nemůžou fungovat v novém PM)
má MMU (memory management unit)
80386dx a sx
sx je downgrade dx
První 32bit
Přidán Virtual Mode (po přepnutí do PM, bylo možnost vykonávat RM programy)
8087/287/387
Matematický koprocesor pro práci s floaty, který byl zvlášť
80486dx (později i sx verze)
Dvojnásobný výkon při stejné frekvenci, než 386
L1 přímo v procesoru
Integrace matematického koprocesoru
Pentium
První procesor v řadě x86, kde jsou uplatněna technická řešení typická pro RISC
L1 rozdělena na kod a data
Predikce skoků
Pentium Pro
ZÁSADNÍ technologický zlom
Pro servery (=> velký výkon (zhruba o 50 % víc než Pentium) a cena)
L2 přímo na procesoru
Fetch/Decode jednotka dekoduje x86 instrukce na 118bit RISC instrukce (které intel pojmenoval jako mikro-operace)
Instrukce jsou po dekodování uloženy do banky instrukcí (Instruction pool), vejde se tam až 40 instrukcí
Dispatch/Execute jednotka si může vybírat instrukce mimo pořadí z poolu (Out of order execute)
10 úrovňové zřetězení
Predikce skoků si pamatuje 512 hodnot

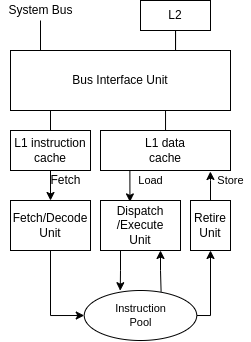

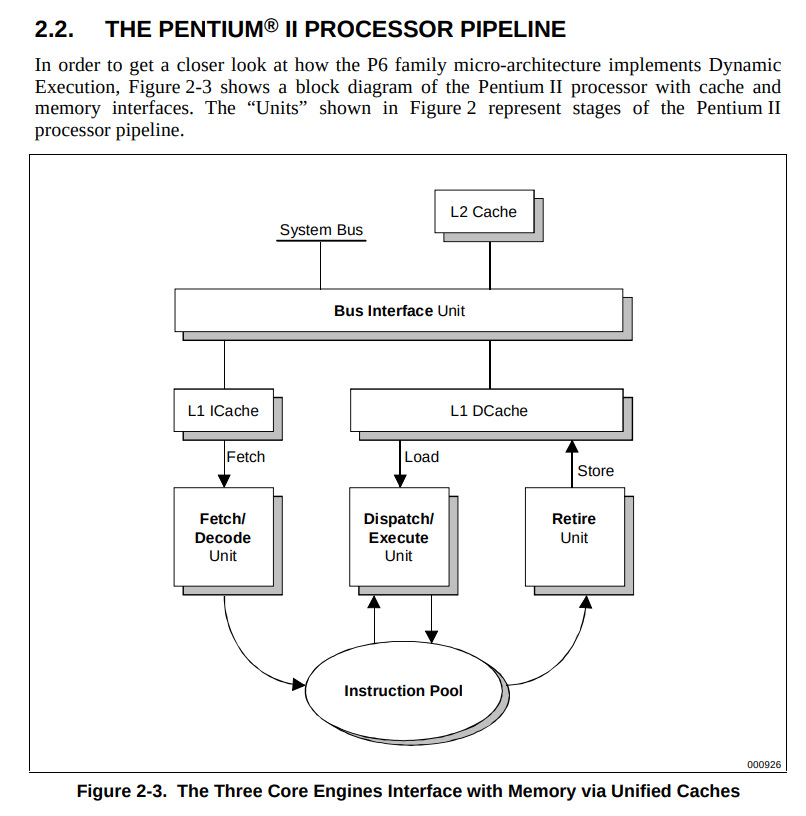

pentium_pro
Pentium 2
Vychází z Pentia Pro
Pentium 3
Optimalizace z hlediska spotřeby
Dobré pro přenosné počítače
Pentium 4
Mikroarchitektura NetBurst
Při stejné frekvenci jako P3 měl stejný výkon+-, ale více se zahříval
20 úrovňové zřetězení
Pentium EM64T
Extended Memory 64 Technology (Později jen Intel64)
První 64bitový procesor
30 úrovňové zřetězení
Velice se přehřívaly
Pentium M
Určeny pro přenosné počítače
Výkonný procesor s nízkou spotřebou energie
Obdobný výkon jako P4 při nižší frekvenci a třetinové spotřebě
Core
Core 2
Atom
TODO Následovník (Pentia), obrázek???
6. Paměti

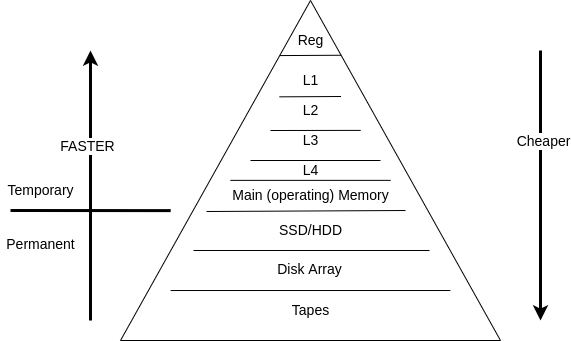

Dle jakých kritérií či vlastností se dělí paměti počítačů?
Typu přístupu
RAM (Random access memory) - libovolný přístup
SAM (Serial acess memory) - Seriový přístup
Speciální (paměť typu zásobník, fronta..)
Možnosti zápisu/čtení
RWM (Read write memory) - pro zápis a čtení
ROM (Read only memory) - pouze pro čtení
Kombinované
NVRAM (Non volatile RAM)
WOM (Write only memory)
WORM (Write once - read many times memory) - optické disky
Principu elementární buňky
SRAM - statické paměti
DRAM - dynamické paměti
PROM, EPROM, EEPROM, FLASH - programovatelné paměti
Uchování informace po odpojení napájení
Non-Volatile - Zachovají si informaci i po odpojení napájení
Volatile - Ztráci informaci po odpojení napájení (DRAM a SRAM)
Jak je v dynamických pamětech ukládána informace a jak je udržována?
Ve formě náboje v kondenzátoru
Zapomenou svá data cca po 10 ms
Proto je nutné obnovovat napětí kondenzárorů - Refresh

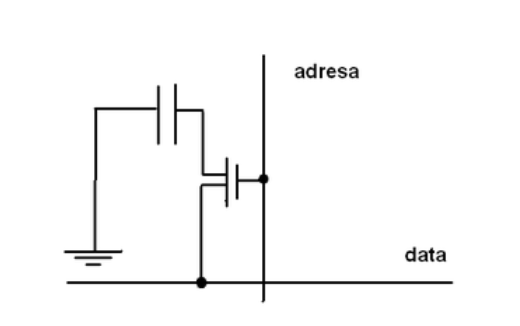

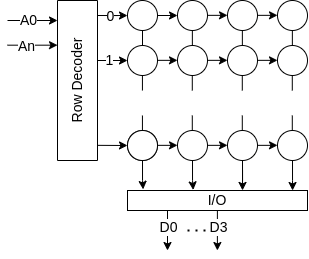

Jaká je vnitřní organizace dynamických pamětí?
Ve čtvercové matici v jedné, nebo více vrstvách
Výběr buňky tak musí být proveden pomocí row a column dekodéru
DRAM čte adresu po dvou částech (adresa řádku a sloupce) do adresového bufferu
